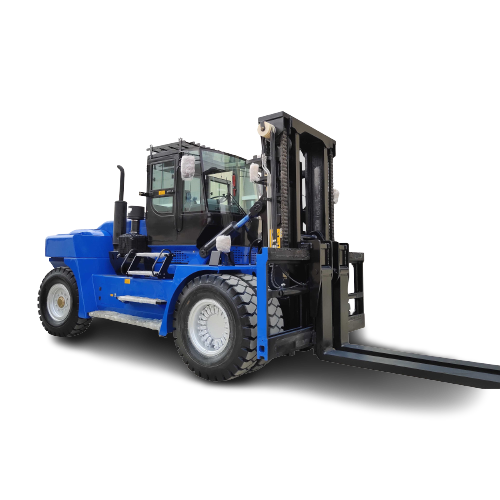

Carretilla elevadora del barco del puerto deportivo de China
Se diseñan las carretillas elevadoras hidráulicas TOPWIN Marine Travelift
Y diseñado en torno a décadas de aportaciones y comentarios de los operadores.
Todos nuestros montacargas incluyen nuestro exclusivo sistema de transmisión hidrostática.
Lo que significa que puede estar seguro de que su puerto deportivo está obteniendo
La carretilla elevadora más precisa y productiva del mercado con el coste total de propiedad más bajo.
Características del montacargas Marina de 20 toneladas:
1, adopte el motor Df Cummins, potente, conservación de electricidad, protección del medio ambiente, satisface el requisito de operación de efectividad excesiva.
2, utilice transmisión hidráulica, gran tracción en condiciones de funcionamiento combinadas, el dispositivo de transmisión es más confiable.
3, adopte un convertidor de par hidráulico de doble turbina, cambio de ritmo continuo, manipulación con una sola palanca para el cambio de velocidad, operación más sencilla.
4. Válvula de manipulación de ritmo variable combinada con un arrancador independiente, la computadora portátil comienza a ser más segura.
5, el eje delantero asume un eje de conducción de gran obligación, extiende la dimensión de la carcasa del eje, el cubo y el cojinete, las herramientas de biselado en espiral y la desaceleración de la rueda planetaria, la torsión creciente,
Soporte de carcasa de puente con forma de metal, extiende el potencial de carga y la vida útil del portador.
| Artículo | Unidad | FM200(W200-10-4) | FM250(W250-12-4) | FM250(W250-15-6) | |
| Características | Carga nominal/centro del cargador/altura de elevación | kg/milímetros/metro | 7600/4100/<=6m | 8700/4300/<=6m | 8700/4300/<=6m |
| Distancia entre ejes | y(mm) | 4000 | 4400 | 4400 | |
| Peso | Peso | kg | 41000 | 43000 | 47000 |
| Chasis | Especificaciones del neumático: delantero. | / | 14.00-24-28PR | 14.00-24-32PR | 14.00-24-32PR |
| Especificaciones del neumático: trasero. | / | 14.00-24-28PR | 14.00-24-32PR | 14.00-24-32PR | |
| Cantidad de neumáticos, delanteros/traseros (ruedas con tracción X) | / | 4\2 | 4\2 | 4\2 | |
| Banda de rodadura de la rueda: delantera | b10(mm) | 2200 | 2200 | 2200 | |
| Banda de rodadura de la rueda: trasera | b11(mm) | 2390 | 2390 | 2390 | |
| Dimensión | Ángulo de inclinación del mástil/carro (delantero/trasero) | Grado(°) | 3\6 | 3\6 | 3\6 |
| Altura del mástil (descenso de la horquilla) | h1(mm) | 8400 | 9000 | 12000 | |
| Máx. altura de elevación | h3(mm) | 10000 | 12000 | 15000 | |
| Máx. Altura de elevación negativa | milímetros | 4000 | 4000 | 6000 | |
| Altura hasta el protector de cabeza (altura hasta la cabina) | h6(mm) | 4400 | 4400 | 4400 | |
| Luz total (con horquillas) | l1(mm) | 12800 | 13700 | 13700 | |
| Ancho promedio | b1/b2(mm) | 3050 | 3050 | 3050 | |
| Tamaño de la horquilla | tamaño/e(mm) | 6500X200X250 | 7000X200X250 | 7000X200X250 | |
| Ancho del carro portahorquillas | b3(mm) | 3500 | 3500 | 3500 | |
| Distancia mínima al suelo del mástil (con carga) | m1(mm) | 300 | 300 | 350 | |
| Distancia mínima al suelo entre el centro de la distancia entre ejes (con carga) | m2(mm) | 400 | 400 | 400 | |
| Radio de giro mínimo | Ancho(mm) | 6250 | 6250 | 6700 | |
| Velocidad de desplazamiento (con carga/sin carga) | kilómetros por hora | 26/30 | 26/30 | 28/30 | |
| Actuación | Velocidad máxima de elevación (con carga/sin carga) | mm/s | 200/200 | 200/200 | 200/200 |
| Velocidad máxima de descenso (con carga/sin carga) | mm/s | 280/260 | 280/260 | 280/260 | |
| Tracción | norte | 16000 | 16000 | 17000 | |
| Capacidad de pendiente (con carga/sin carga) | % | 20/21 | 20/21 | 20/21 | |
| Freno de conducción*estándar | / | Freno de disco con abrazadera hidráulica | Freno de disco con abrazadera hidráulica | Freno de disco con abrazadera hidráulica | |
| Freno de conducción*opcional | / | freno mojado | freno mojado | freno mojado | |
| Motor | Marca | / | Cummins | Cummins | Cummins |
| Modelo | / | QSL9.3-C220 | QSL9.3-C220 | QSL9.3-C220 | |
| Carga/velocidad nominal | kW/rpm | 162/2200 | 162/2200 | 162/2200 | |
| Cilindro No. | / | 6 | 6 | 6 | |
| Otros | Engranajes de transmisión (delantero/trasero)*estándar | / | 2\1 | 2\1 | 2\1 |
| Engranajes de transmisión (delantero/trasero)*opcional | / | 3\3 | 3\3 | 3\3 | |
| Presión de trabajo de los accesorios | bar | 160 | 160 | 160 | |
| Accesorios que utilizan cantidad de aceite | l/min | 80 | 80 | 80 | |
| *Los parámetros están sujetos a cambios sin previo aviso. | |||||
| Elementos | Unidad | FD200 | |
| Características | Carga nominal | Q(t) | 20 |
| Centro de carga | c（mm） | 1250 | |
| Distancia entre ejes | años(mm) | 4000 | |
| Peso | kg | 32500 | |
| Chasis | Especificaciones del neumático: delantero. | 14.00-24-28PR | |
| Especificaciones del neumático: trasero. | 14.00-24-28PR | ||
| Cantidad de neumáticos, delanteros/traseros (ruedas con tracción X) | 4\2 | ||
| Banda de rodadura de la rueda: delantera | b10（mm） | 2200 | |
| Banda de rodadura de la rueda: trasera | b11(mm) | 2390 | |
| Dimensión | Ángulo de inclinación del mástil/carro (delantero/trasero) | Grado（°） | 6\12 |
| Altura del mástil (horquilla bajada) | h1（mm） | 3860 | |
| Altura máxima de elevación | h3（mm） | 10000 | |
| Altura del mástil (horquilla levantada) | h4(mm) | 5610 | |
| Altura hasta el protector de cabeza (altura hasta la cabina) | h6(mm) | 3510 | |
| Longitud total (con horquillas) | l1（mm） | 8340 | |
| Superficie vertical delantera de la horquilla hasta el extremo trasero del vehículo | l2（mm） | 6345 | |
| Ancho promedio | b1/b2（mm） | 3050 | |
| Dimensión de la horquilla | tamaño/e（mm） | 2000X260X100 | |
| Ancho del carro portahorquillas | b3（mm） | 3050 | |
| Distancia mínima al suelo del mástil (con carga) | m1（mm） | 300 | |
| Distancia mínima al suelo entre el centro de la distancia entre ejes (con carga) | m2（mm） | 420 | |
| Radio de giro mínimo | Ancho(mm) | 6250 | |
| Velocidad de desplazamiento (con carga/sin carga) | kilómetros por hora | 26/30 | |
| Actuación | Velocidad máxima de elevación (con carga/sin carga) | mm/s | 260/270 |
| Velocidad máxima de descenso (con carga/sin carga) | mm/s | 310/260 | |
| Tracción | kN | 170 | |
| Capacidad de pendiente (con carga/sin carga) | ％ | 20/22 | |
| Freno de conducción | Disco de sujeción hidráulico | ||
| Motormodelo de marca | Opcion uno | motor weichai | |
| Motor | WP10G220E343 9.726L 162KW 2000rpm |
||
| Opción dos | Guangxi Cummins | ||
| QSL9.3-C220 8.3L 160KW 2200rpm |
|||
| Cilindro No. | 6 | ||
| Otros | Engranajes de transmisión (delantero/trasero) | 2\1 | |
| Presión de trabajo de los accesorios | MPA | 18 | |
| Accesorios que utilizan cantidad de aceite | l/min | 80 | |
